Celokovové točité schody v SLIM dizajne s centrickou podestou, s možností volby průměru a barvy konstrukce, s sloupkovýmzábradlím s plastovým madlem.
Popis:
• Dostupné v průměru 100 cm, 120 cm, 140 cm a 160 cm
• Kovová konstrukce umožňuje montáž až 13 stupňů do max. výšky 300,3 cm s nastavitelnou výškou stupně od 210 do 231 mm
• Možnost dokoupení přídavních stupňů a výstuhy centrálního sloupa pro větší výšku
• Pro menší výšku možno použit menší počet stupňů ze standardní sestavy
• Celokovové stupnice v tenkém (SLIM) provedení se zdrsneným protišmykovým povrchem
• Kovové díly stříkané vysokokvalitní práškovou barvou v odstínech
- černá RAL 9005
- bílá RAL 9003
- stříbrná šedá RAL 9006
• Madlo zábradlí z plastu v barvě konstrukce
• Možnost montáže v levotočivém i pravotočivém uspořádání
• Standardní sestava obsahuje:
- kovovou konstrukci do výšky 300,3 cm
- stupnice - 12 kusů
- podestu s výstupní montážní šířkou 743 mm (Ø 120 cm), 836 mm (Ø 140 cm), 929,3 mm (Ø 160 cm)
- obvodové zábradlí pro 12 stupňů
- jednostranní zábradlí na podestu

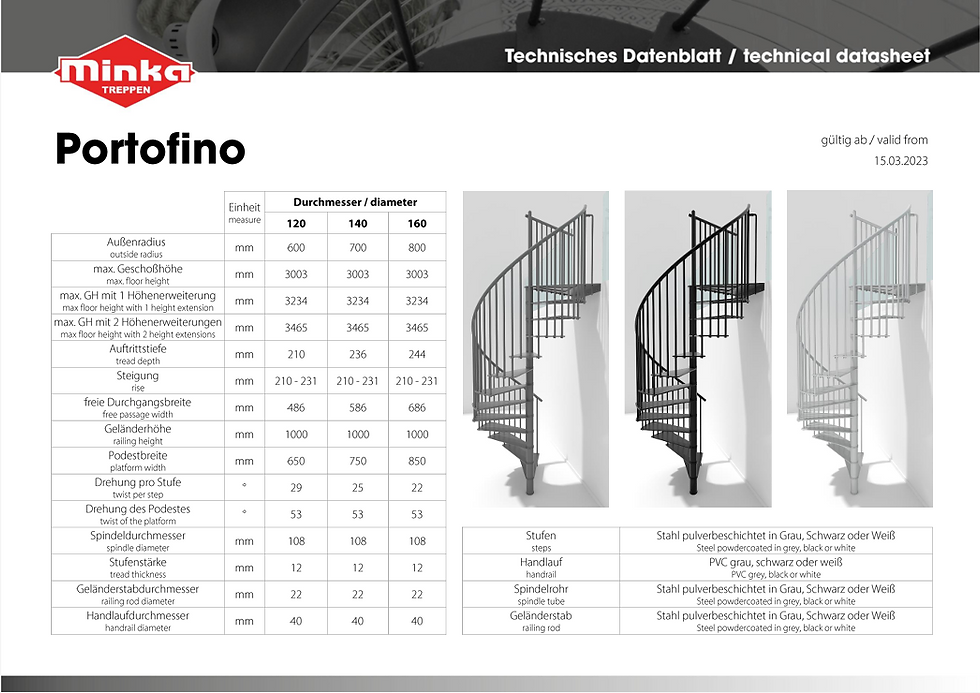

Technická specifikace:• Vnější průměr: 1200 mm / 1400 mm / 1600 mm
• Maximální výška podlaží u standardní sestavy: 3003 mm
• Hloubka profilu stupně: 210 mm (Ø 120 cm), 236 mm (Ø 140 cm), 244 mm (Ø 160 cm)
• Výška rozestupu mezi stupněmi: 210 - 231 mm
• Tloušťka stupnice : 12 mm
• Průchozí šířka schodiště: 486 mm (Ø 120 cm), 586 mm (Ø 140 cm), 686 mm (Ø 160 cm)
• Výška zábradlí: 1000 mm
• Šířka podesty: 650 mm (Ø 120 cm), 750 mm (Ø 140 cm), 850 mm (Ø 160 cm)
• Úhlové zakřivení na stupeň: 29 ° (Ø 120 cm), 25 ° (Ø 140 cm), 22 ° (Ø 160 cm)
• Úhlové zakřivení podesty: 53 °
• Průměr centrálního sloupu: 108 mm
• Průměr sloupku zábradlí: 22 mm
• Průměr madla zábradlí: 40 mm
• Průměr neřezových příčníků: 6 mm
